項目 | 單位 | 型號 | |
L1PB45-YC(B) | L1PB50-YC(B) | ||
額定熱負荷 | KW | 45 | 50 |
額定輸出功率 | KW | 40 | 45 |
***小輸出功率 | KW | 12 | 13.5 |
熱效率 | |||
額定輸出功率時 | % | ≧88 | ≧88 |
額定壓力 | |||
天然氣G20(甲烷) | [pa] | 2000 | 2000 |
液化石油氣G30(丁烷)/G31(丙烷) | [pa] | 2800 | 2800 |
供暖參數 | |||
溫度調節范圍 | [℃] | 30-65 | 30-65 |
低溫系統溫度調節范圍 | [℃] | 20-45/30-60 | 20-45/30-60 |
供暖參考面積 | [㎡] | 450 | 500 |
供暖系統***大壓力 | [MPa] | 0.3 | 0.3 |
膨脹水箱容積 | [L] | 12 | 12 |
膨脹水箱預沖壓力 | [MPa] | 0.1 | 0.1 |
衛生熱水參數 | |||
溫度調節范圍 | [℃] | 30-60 | 30-60 |
***小啟動流量 | [L/min] | 3.5 | 3.5 |
關閉流量 | [L/min] | 2 | 2 |
***大水壓 | [MPa] | 0.8 | 0.8 |
***小水壓 | [MPa] | 0.04 | 0.04 |
△=25℃時出水量 | [L/min] | 23 | 25 |
△=30℃時出水量 | [L/min] | 19.3 | 21.5 |
電氣特性 | |||
電壓/頻率 | [V]/[Hz] | 220/50 | 220/50 |
額定電功率 | [W] | 435 | 435 |
保險絲負荷 | [A] | 5 | 5 |
絕緣等級 | 1 | 1 | |
保護等級 | IPX4 | IPX4 | |
外觀尺寸 | |||
高 | [mm] | 993/860 | 993/860 |
寬 | [mm] | 610/630 | 610/630 |
厚 | [mm] | 365/365 | 365/365 |
凈重/毛重 | [kg] | 66/75/61/70 | 66/75/61/70 |
管路接口 | |||
供暖出水/回水 | [Φ] | G1" | G1" |
燃?xì)馊肟?/td> | [Φ] | G3/4" | G3/4" |
衛生熱水/冷水 | [Φ] | G1/2" | G1/2" |
同軸進/排氣煙管 | [mm] | Ф80/Ф127 | Ф80/Ф127 |

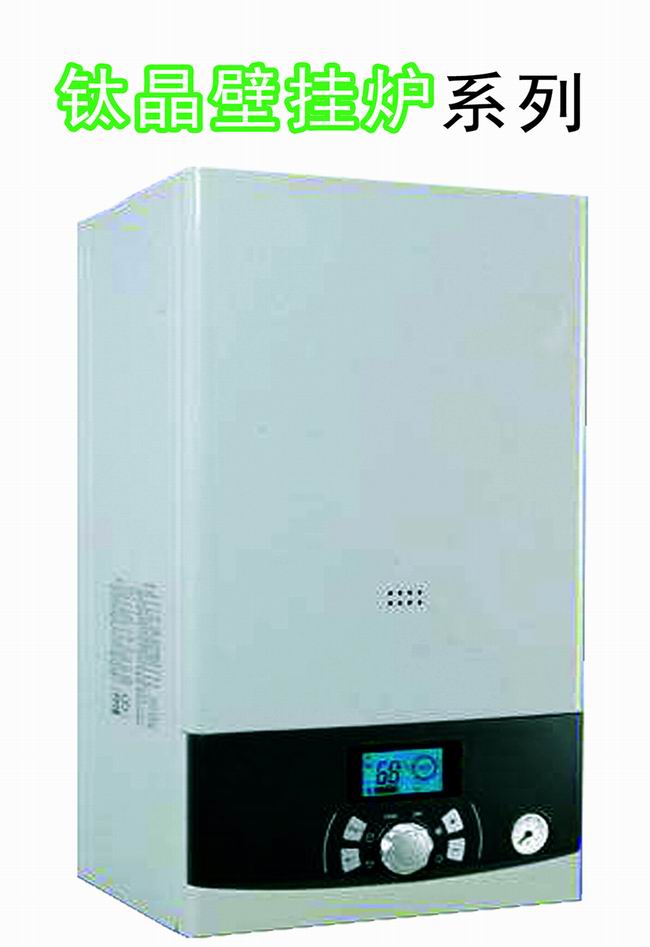

鈦晶壁掛爐系列功能特點
A:采用進口集成電路,數碼技術控制系統運行;
B:供暖、供熱、水溫度在一定范圍內任意設定,燃?xì)饬孔詣?dòng)調節;
C:燃燒室采用進口陶瓷版隔熱,熱效率高,節省燃?xì)猓欣诃h(huán)保;
D:封閉型給排氣設計,燃燒與其他部件完全隔離可以延長零部件、特別是電器元件壽命;
E:水路集成化設計,工藝性好,同時提高了系統的可靠性;
F:閉式水路設計,減少供暖系統的腐蝕,并使在室內的安裝位置不受***;
G:采用進口***率板式換熱器或套管式換熱器,供暖水與生活熱水嚴格分開;
H:冬季模式下,供暖、供熱水根據需求自動轉換;
I:內置電子時鐘,精確設定當?shù)貢r(shí)間;(帶定時功能)
J:用戶能根據需要任意設定任何時間段的燃?xì)獠膳療崴疇t采暖工作狀態;
K:燃?xì)獗壤{(diào)節:使用燃?xì)獗壤y,控制系統通過其實現比例調節,可以得到非常穩定的采暖及衛生熱水出水溫度,使用更舒適
L:水壓保護:采暖系統壓力超過3bar時,會通過安全閥泄壓,當水壓過低時,壁掛爐會顯示故障代碼;
M:低水壓使用:衛生熱水啟運流量為3L/min,即便在水壓很低的地區或高層都能方便快捷地使用熱水;
N:故障指示:當機器出現故障時,顯示器顯示故障代碼;
O:二段式智能防凍系統:溫度低于8度,燃?xì)獠膳療崴疇t水泵自動啟動,溫度如持續降至6度時,壁掛爐自動啟動,防止燃?xì)獠膳療崴疇t及供暖系統凍壞;
P:風壓保護:當煙道堵塞有倒風情況發生時,火焰自動熄滅,當堵塞排除或風力改變后機器自動啟動;
Q:停電,停氣保護:機器停止工作,當機器使用過程中,突然停氣不能自動恢復,需手動才能恢復正常工作狀態;
R:防水泵抱死裝置:燃?xì)獠膳療崴疇t停止運行24小時,壁掛爐水泵自動運行,防止水泵抱死;
S:水泵后循環功能:燃?xì)獠膳療崴疇t停止運行后,水泵繼續后循環運行,防治水泵及熱水裝置過熱;
T:內置雙水泵設計:大流量水泵與大面積為采暖系統更匹配。
